您现在的位置:北京德泰科阀门有限公司 - 保温阀 - 保温球阀 - 缩径保温球阀

缩径保温球阀的详细资料:

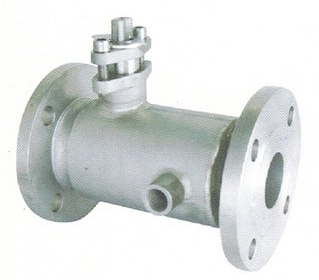

BQ41F缩径保温球阀特点说明
    BQ41F缩径保温球阀具有保温、保冷特性。按GB设计制造法兰连接按79-94标准制造用于石油、化工、冶金、制药行业。
    BQ41F缩径保温球阀由于采用了蒸气夹套保温。故即使外界温度降到零度以下,该阀仍操作灵活保证输油管道能断开,其优点是一般控制阀门所没有的。它是重油输送管道理想的控制阀门。
根据用户需要夹套注入蒸气、导热油、冷却水、冷气等。使用整个阀门长温或降温达到所需要的温度。能防止介质结晶。 BQ41F缩径保温球阀产品具有良好的保温保冷特性,具阀门的痛径与管径一致,同时又能有效降管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中,以输送还常温下会凝固的高粘度介质。

二、缩径保温球阀主要零件材质表

序号

零件名称

材质

序号

零件名称

材质

GB

ASTM

GB

ASTM

1

夹套

25

A105

5

球体

2

阀座

WCB

A216-WCB

6

阀杆

1Cr13

A247-410

3

阀体

1Cr18Ni9Ti

SS304

7

填料

柔性石墨

4

密封圈

PTFE、对位聚苯

8

填料压盖

WCB

A216-WCB

注:缩径保温球阀主要零件及密封面材质可根据实际工况条件或用户特殊要求设计先用。

三、缩径保温球阀技术规范

设计标准

ASME B 16.34 GB/T 12224

结构长度

ASME B 16.10 GB/T 12221

连接法兰

ASME B 16.34 JB/T 79

驱动方式

手动、电动、气动

试验和检验

JB/T9092 API 598

适用介质

重油、胶类等易凝固介质

序号
零件名称
材质
GB
ASTM
1
夹套
25
105
2
阀座
WCB
A216-WCB
3
阀体
25
A105
4
密封圈
PTFE、对位聚苯
5
球体
6
阀杆
1Cr13
A247-410
7
填料
柔性石墨
8
填料压盖
WCB
A216-WCB

注:缩径保温球阀主要零部件及密封面的材质可根据实际工况条件或用户特殊要求设计选用。



BQ41F缩径保温球阀I型主要连接尺寸
公称通径DN L D D1 D2 B F Z-Φd 2-G
15 130 95 65 45 14 2 4-Φ14 3/8
20 150 105 75 55 14 2 4-Φ14 3/8
25 160 115 85 65 14 2 4-Φ14 3/8
32 165 135 100 78 16 2 4-Φ18 1/2
40 180 145 110 85 16 3 4-Φ18 1/2
50 200 160 125 100 16 3 4-Φ18 1/2
65 220 180 145 120 18 3 4-Φ18 1/2
80 250 195 160 135 20 3 4-Φ18 1/2
100 280 215 180 155 20 3 4-Φ18 1/2
125 320 280 240 210 22 3 4-Φ23 1/2
150 360 335 295 265 26 3 4-Φ23 1/2
BQ41F缩径保温球阀Π型主要连接尺寸
公称通径DN L D D1 D2 B F Z-Φd 2-G
15 130 95 65 45 14 2 4-Φ14 3/8
20 150 105 75 55 14 2 4-Φ14 3/8
25 160 115 85 65 14 2 4-Φ14 3/8
32 165 135 100 78 16 2 4-Φ18 1/2
40 180 145 110 85 16 3 4-Φ18 1/2
50 200 160 125 100 16 3 4-Φ18 1/2
65 220 180 145 120 18 3 4-Φ18 1/2
80 250 195 160 135 20 3 4-Φ18 1/2
100 280 215 180 155 20 3 4-Φ18 1/2
125 320 280 240 210 22 3 4-Φ23 1/2
150 360 335 295 265 26 3 4-Φ23 1/2
