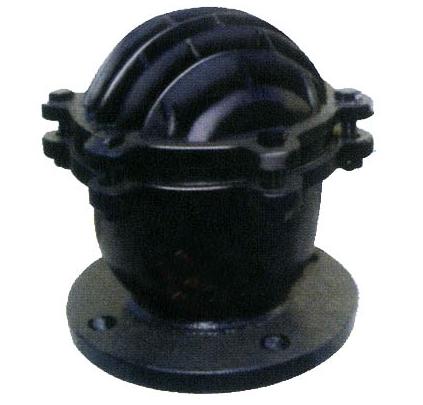

铸铁底阀、底阀、铸铁法兰底阀、法兰底阀、螺纹底阀。
|
 |
|
概述:
底阀是防止介质流通的单向启闭阀门，仅用于各类泵进口管的端部，防止介质中的杂物进入管路中。 |
性能规范：
公称压力：PN0.25MPa
公称通径：DN15～DN350
适用介质：水、油、及非腐蚀性介质
适用温度：≤50 o C
主要部件材料：灰铸铁、丁腈橡胶
执行标准：Q/12 NJ3583-2001
试验标准：GB/T13927-1992 | |
主要外形尺寸：
| 型号 |
公称通径
DN(mm) |
H |
D |
D1 |
D2 |
Z-d |
适用介质 |
适用温度 |
| H42 |
32 |
105 |
120 |
90 |
70 |
4-φ14 |
水、油、液体 |
不锈钢
≤150℃ |
| 40 |
110 |
130 |
100 |
80 |
4-φ14 |
| 50 |
125 |
140 |
110 |
90 |
4-φ14 |
| 65 |
150 |
160 |
130 |
110 |
4-φ14 |
| 80 |
175 |
185 |
150 |
128 |
4-φ18 |
| 100 |
190 |
205 |
170 |
148 |
4-φ18 |
| 125 |
240 |
235 |
200 |
178 |
8-φ18 |
| 150 |
280 |
260 |
225 |
202 |
8-φ18 |
| 200 |
360 |
315 |
280 |
258 |
8-φ18 | |
订货须知：
一、①产品名称 ②型号 ③口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号，请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们 的阀门专家为您审核把关。
感谢您访问我们的网站，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。 |
