阀门的分类,阀门结构种类,阀门作用用途,阀门压力级别,阀门温度分类

阀门的分类,结构种类,作用用途,压力级别,温度分类,阀体材料分类,通用分类

       阀门产品的种类繁多，说法各不统一，有的按用途分（如化工阀门、石油阀门、油田专用阀、电站阀门等）、有的按介质分（如水蒸汽、空气阀等）、有的按材质分（如铸钢阀门、锻钢阀门、铸铁阀站等）、有的按连接形式分（如法兰式、对夹式、对焊式、内螺纹连接等）、有的按温度分（如低温阀门、高温阀站等）。它的使用范围涉及到石油、化工、化肥、农药、合成塑料、合成纤维、合成橡胶、食品、医药、水电等工业部门以及国防、科研、交通、农业乃至生活设施。

阀门按结构种类可分为：
  蝶阀?用于开启或关闭管道内的介质。也可作调节用阀门。
  球阀、闸阀、旋塞阀、截止阀?用于开启或关闭管道的介质流动。
  止回阀（包括底阀）?用于自动防止管道内的介质倒流。
  节流阀?用于调节管道介质的流量。
  安全阀?用于锅炉、容器设备及管道上，当介质压力趔过规定数值时，能自动排除 过剩介质压力，保证生产运行安全。
  减压阀?用于自动降低管道及设备内介质压力。系使介质经过阀瓣的间隙时，产生阻力造成压力损失，达到减压目的。
  疏水阀?用于蒸汽管道上自动排除冷凝水，防止蒸汽损失或泄漏。

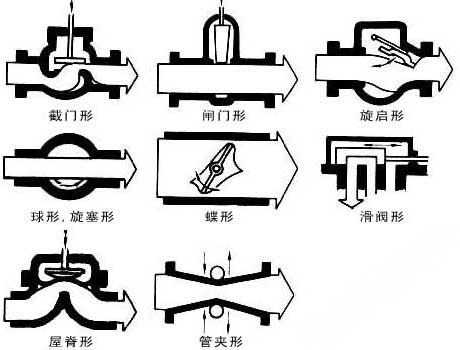

按结构特性分类：
1）截门形 关闭件沿着阀座中心线移动。
2）闸门形 关闭件沿着垂直于阀座的中心线移动。
3）旋启形 关闭件围绕阀座外的一个轴旋转。
4）球形或旋塞形 关闭件是柱塞或球，围绕本身的中心线旋转。
5）蝶形 关闭件是圆盘，围绕阀座内的轴旋转。
6）滑阀形
7）屋脊形
8）管夹形

按用途和作用分类的阀门有:
  截断阀类?主要用于截断或接通介质流。包括闸阀、截止阀、隔膜阀、球阀、旋塞阀、蝶阀、柱塞阀、球塞阀、针型仪表阀等。
  调节阀类?主要用于调节介质的压力或流量。包括调节阀、节流阀、减压阀等。
  止回阀类?用于阻止介质倒流。包括各种结构的止回阀。
  分流阀类?用于分离、分配或混合介质。包括各种结构的分配阀和疏水阀等。
  安全阀类?用于介质超压时的安全保护。包括各种类型的安全阀。
  分配用阀?用来改变介质的流向，起分配作用。如三通旋塞、三通截止阀等
  阻气排水用阀?留存气体，排除凝结水。如疏水阀。

阀门按压力分类
  真空阀?工作压力低于标准大气压的阀门。
  低压阀?公称压力PN 小于1.6MPa的阀门。
  中压阀?公称压力PN 2.5~6.4MPa的阀门。
  高压阀?公称压力PN10.0~80.0MPa的阀门。
  超高压阀?公称压力PN大于100MPa的阀门。

按介质温度分类
  高温阀?大于450'C的阀门。
  中温阀?120'C≤t≤450'C的阀门。
  常温阀?-40'C≤t≤120 'C的阀门。
  低温阀?-100'C≤t≤-40 'C的阀门。
  超低温阀?小于-100 'C的阀门。

按阀体材料分类
  金属材料阀门?如碳钢阀门、铸钢阀门、不锈钢阀门、合金钢阀门、铸铁阀门、钛合金阀门、蒙乃尔合金阀门、铜合金阀门、铝合金阀门、铅合金阀门。
  金属阀体衬里阀门?如衬氟阀门、衬胶阀门、衬里阀门、衬铅阀门、衬搪瓷阀门。
  非金属材料阀门?如陶瓷阀门、玻璃钢阀门、塑料阀门。

通用阀门分类法
       通用阀门分类方法既按原理、作用又按结构划分，可分为球阀、蝶阀、闸阀、止回阀、截止阀、节流阀、仪表阀、柱塞阀、隔膜阀、旋塞阀、减压阀、安全阀、疏水阀、调节阀、底阀、过滤器、排污阀等。

按动力分类
1）自动阀门 依靠介质自身的力量进行动作的阀门。如止回阀、减压阀、疏水阀、安全阀等。
2）驱动阀门 依靠人力、电力、液力、气力等外力进行操纵的阀门。如手动、电动、液动、气动、电液联动、气液联动等。

按操纵方法分类
1）手动阀门 借助手轮、手柄、杠杆、链轮、齿轮、蜗轮等，由人力来操纵的阀门。
2）电动阀门 借助电力来操纵的阀门。
3）气动阀门 借助压缩空气来操纵的阀门。
4）液动阀门 借助水、油等液体，传递外力来操纵的阀门。

按连接方法分类
1）螺纹连接阀门：阀体带有内螺纹或外螺纹，与管道螺纹连接。
2）法兰连接阀门：阀体带有法兰，与管道法兰连接。
3）焊接连接阀门：阀体带有焊接坡口，与管道焊接连接。
4）卡箍连接阀门：阀体带有夹口，与管道夹箍连接。
5）卡套连接阀门：与管道采用卡套连接。
6）对夹连接阀门：用螺栓直接将阀门及两头管道穿夹在一起的连接形式。
