您现在的位置:北京德泰科阀门有限公司 - 阀门技术资料参数 - 球阀技术资料参数 - 电动对夹式球阀技术资料参数

电动对夹式球阀、电动对夹式球阀技术资料参数、电动球阀技术资料参数

电动不锈钢球阀技术资料参数

概述:
   Q971球阀是引进意大利技术进行国产化设计而发展出的新一代超短法兰距球阀,球芯通道形状有矩形、V形及O形。该系列产品具有结构紧凑、体积小、重量轻、安装方便等特点,可广泛应用在石油、化工、冶金、电站、轻工等领域,对油、水、气及纸浆或纤维状流体进行自动调节或切断控制。

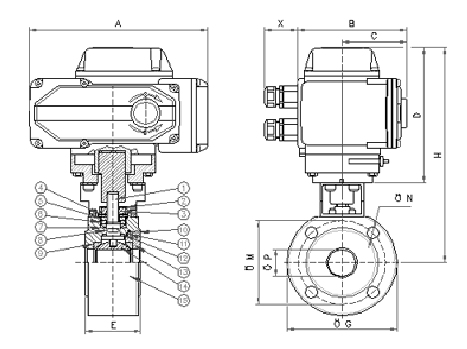

主要零件材料:
1) 轴 Shaft 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
2) 螺母夹 Nut holder 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
3) 防松螺母 Lock nut 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
4) 弹簧 Spring 不锈钢 ANSI301 1.4310 UNIX12CrNi 17 07
5) 垫圈 Washer 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
6) 压紧环型螺母 Gland nut ring 不锈钢 ANSI304 1.4301 UNIX5CrNi 18 10
7) 顶部密封 至p sealing ** 聚四氯乙烯 P.T.F.E. / /
8) O环 O-Ring ** 氟橡胶 VITON / /
9) 密封圈 Seals 聚四氯乙烯 P.T.F.E. / /
10) O环 O-Ring 氟橡胶 VITON / /
11) 环型螺母密封 Ring nut sealing 聚四氯乙烯 P.T.F.E. / /
12) 底部密封 Bot至m sealing 聚四氯乙烯 P.T.F.E. / /
13) 环型螺母 Ring nut * 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
14) 球体 Ball * 不锈钢 ANSI316 1.4401 UNIX5CrNiMo 17 12
15) 阀体 Body * 不锈钢 ANSI316 1.4408 /
主要技术参数:
SIZE 1/2" 3/4" 1" 1 1 / 4 " 1 1 / 2 " 2" 2 1 / 2 " 3" 4" 5" 6" 8"
d 15 19 23.5 30 36 45 58 67 76 100 125 195
L 35 38 40 50 60 72 95 118 140 195 260 350
D 95 105 115 135 145 160 180 195 215 245 280 335
D1 65 75 85 100 110 125 145 160 180 210 240 295
D2 45 55 65 78 85 100 120 135 155 185 210 265
H 62 70 79 86 92 102 158 172 187 200 240 278
E 110 125 135 150 150 180 250 300 350 650 840 1000
b 14 14 16 16 18 20 22 24 24 26 26 28
z-d1 4-14 4-14 4-14 4-18 4-18 4-18 4-18 8-18 8-18 8-18 8-23 12-20
f 2 2 2 3 3 3 3 3 3 3 3 3



订货须知:

一、产品名称 型号 口径 ④压力 ⑤阀体材质 ⑥连接方式 ⑦传动方式 ⑧使用温度 ⑨是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定我公司的型号,请按产品型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的阀门专家为您审核把关。
